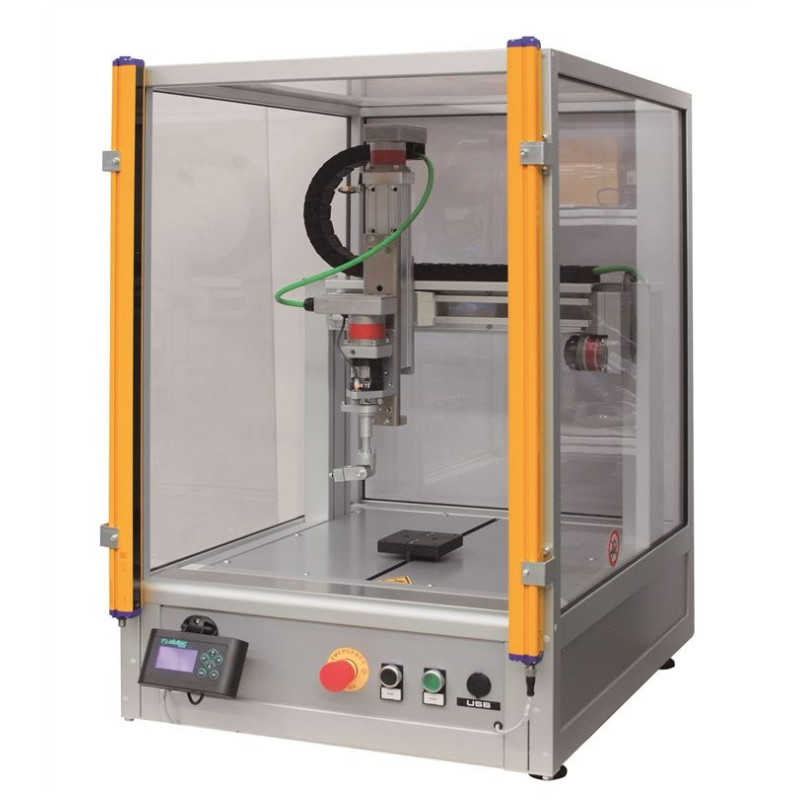

Das Modell WRa300 ist
bis auf dem ein wenig kleineren Arbeitsbereich von 320 x 320 mm gleich
ausgestattet wie das Modell WR500. Es hat 3 bzw. 4 Achsen und einen robusten,
mechanischen Aufbau aus Aluminium mit Linearfügungen und Kugelumlaufspindeln.
Hohe Wiederholgenauigkeit und Präzision sind garantiert.
Die ALPHA-Steuerung der neuesten Generation in Kombination
mit der eigens entwickelten Software machen Bezugsfestlegungen möglich. Auch
viele neue Funktionen sind verfügbar. Für alle Modelle ist die Einbindung in
übergeordnete Systeme über CANopen, RS232 oder 16 Ein- und Ausgängen, sowie der
autonome Betrieb möglich. Die Programmierung läuft über den PC, die Steuerung
über das in der Lieferung enthaltenen ALPHA CP Bedienpult ab. In 255
Arbeitsprogrammen können bis zu 100.000 Punkte abgespeichert werden. DXF-, Excel
oder Gerber- Dateien lassen sich über die Grafikschnittstelle importieren; auch
äußerst komplexe Abläufe werden wegen der neuen Funktion UNTERPROGRAMME schnell
konfiguriert. Für Dosieranwendungen kann 3D – Interpolation, kontinuierlicher
Pfad und automatische Kalibrierung verwendet werden. Schutzvorrichtungen und
jegliche EU – Genehmigungen sind enthalten.
Technische Daten: - Achsenverstellung: Kugelumlaufspindeln für 3-4
Achsen
- Arbeitsbereich (X x Y x Z): 300 x 300 x 145 mm
- Programmierung: Externes Selbstteachen über
PC-Software und Import von Profilen via DXF-,Excel- und Gerber – Dateien
- Interpolation: Linear und 3D, auf X, Y und Z –
Zirkular. In kontinuierlichem Pfad oder Punkteweise.
- Steuerung: ALPHA CP RS232 CanOpen®
E/A
- Ein- und Ausgänge: 16 Mehrzweck
– Ein- und Ausgänge
- Geschwindigkeit: 1 - 400
mm/s für X, Y und Z
- Zul. Werkzeug: X und Y = 10 kg, Z = 5kg, optionale 4. Achse – 3kg
- Wiederholgenauigkeit:
±0,015 mm
- Min. Auflösung: 4 μm
- Abmessungen: 600 x 635 x 930 mm
- Gewicht: 49 kg
