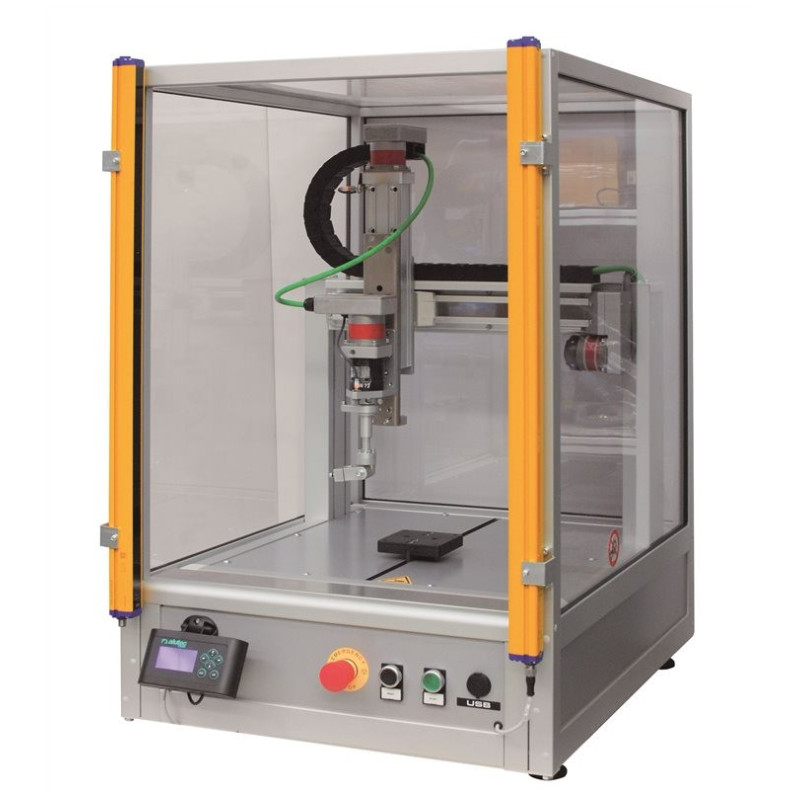

Das Modell WRa500
ist mit 3 bzw. 4 Achsen versehen und stellt einen Arbeitsbereich von 520 x
520 mm bereit. Wie es bei unseren Robotern üblich ist, garantiert auch dieser
Präsision und Wiederholgenauigkeit.
Der robuste, aus Aluminium gefertigte,
mechanische Aufbau ist mit Kugelumlaufspindeln und Linearführungen
ausgestattet. Die ALPHA – Steuerung der neusten Generation in
Kombination mit der eigens entwickelten Software machen Bezugsfestlegungen,
sowie eine Reihe neuer Funktionen möglich. Für alle Modelle ist die Einbindung
in übergeordnete Systeme über CANopen, RS232 oder 16 Ein- und Ausgängen, sowie
der autonome Betrieb möglich. Die Programmierung läuft über den PC, die
Steuerung über das in der Lieferung enthaltenen ALPHA CP Bedienpult ab. In 255
Arbeitsprogrammen können bis zu 100.000 Punkte abgespeichert werden. . DXF-,
Excel oder Gerber- Dateien lassen sich über die Grafikschnittstelle
importieren. Ebenfalls werden hochkomplexe Abläufe wegen der neuen Funktion
UNTERPROGRAMME schnell konfiguriert. Für Dosieranwendungen kann 3D –
Interpolation, Kontinuierlicher Pfad und automatische Kalibrierung verwendet
werden. Schutzvorrichtungen und jegliche EU – Genehmigungen sind enthalten.
Technische Daten:- Achsenverstellung: Kugelumlaufspindeln für 3-4
Achsen
- Arbeitsbereich (X x Y x Z): 500 x 500 x 145 mm
- Programmierung: Externes Selbstteachen über
PC-Software und Import von Profilen via DXF-,Excel- und Gerber – Dateien
- Interpolation: Linear und 3D, auf X, Y und Z –
Zirkular. In kontinuierlichem Pfad oder Punkteweise.
- Steuerung: ALPHA CP RS232 CanOpen® E/A
- Ein- und Ausgänge: 16
Mehrzweck – Ein- und Ausgänge
- Geschwindigkeit: 1-400
mm/s für X, Y und Z
- Zul. Werkzeug: X und Y = 10 kg, Z = 5kg / optionale 4. Achse – 3kg
- Wiederholgenauigkeit:
±0,01 mm
- Min. Auflösung: 4 μm
- Abmessungen: 798 x 835 x 930 mm
- Gewicht: 62 kg
