Um nach Kundenwünschen auf drei- bzw. vierachsigen Systemen
genau reagieren zu können, wurde die Portalstruktur GANTRY entwickelt. Der
Lieferumfang beinhaltet die Maschinen, Schaltschränke, Schutzvorrichtungen und
EU–Genehmigungen.
Der Arbeitsbereich ist nach Belieben zwischen 400 x 400 und
2000 x 3000 mm variierbar; ebenso kann auf bestehende Module und bestehendes
Equipment des Kunden zurückgegriffen werden. Bei der Anpassung an die
vorliegende Fertigungslinie samt Be- und Entladestation treten keinerlei
Probleme auf.
Geschwindigkeiten bis zu 1000 mm/s lassen sich bei
exzellenter Wiederholgenauigkeit und Präzision erreichen. Für Lasten bis zu 15 kg
lässt sich die Z-Achse eistellen. Aus diesem Grund ist eine außerordentliche
Einbindung in die Produktlinie garantiert.
- Auf Grund der ALPHA – Steuerung der neusten
Generation und der firmenintern entwickelten Software sind Bezugsfestlegungen
und diverse neue Funktionen möglich. Neben dem autonomen Betrieb gestattet die
integrierte Platine mit CANopen, RS232 und 16 Ein- und Ausgängen auch die
Einbindung in übergeordnete Systeme.
- Die Programmierung läuft über den PC, die
Steuerung über das in der Lieferung enthaltenen ALPHA CP Bedienpult ab. In 255
Arbeitsprogrammen können bis zu 100.000 Punkte abgespeichert werden. Die
externen Systeme wie Be- und Entladestation sind allzeit einsatzbereit.
- DXF-, Excel oder Gerber- Dateien lassen sich
nutzerfreundlich über die übersichtliche Grafikschnittstelle importieren. Auch
äußerst komplexe Abläufe werden aufgrund der neuen Funktion UNTERPROGRAMME schnell
konfiguriert.
- Die Aufgaben jedes Schwierigkeitsgrades wie
Dosieren, Schrauben, Löten und Bestücken werden mit diesem Konzept bis ins
kleinste Detail anwendergerecht vorausgeplant.
- Bei Berücksichtigung aller
Qualitätsanforderungen werden in bester Zusammenarbeit mit den Kunden Mechanik,
Elektronik und Software erstellt, damit die richtige Lösung für den Einsatz
gewährleistet wird.

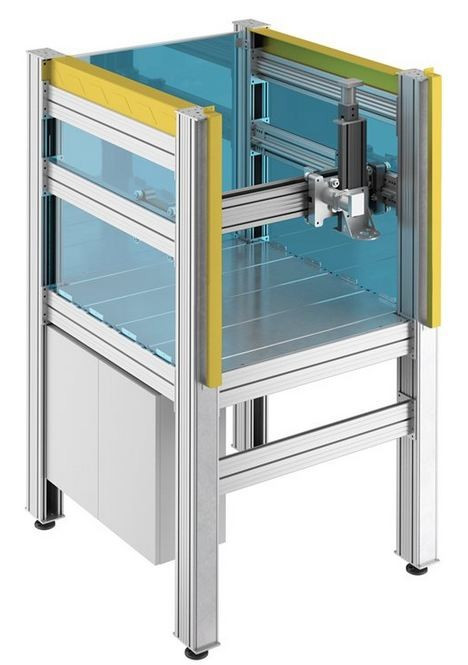

AEB Robotics GANTRY 500x500
