Da sie fast kein “Totvolumen” haben, dosieren Nadelventile sehr exakt verschiedenste Punkt- und Liniengrößen. Eine Rändelschraube zur Einstellung des Ventilhubes erleichtert die Feineinstellung der Dosierpunkte. Die Nadelventile sind wartungsfreundlich und es gibt somit nur geringe bis keine Stillstandszeiten. Durch die kompakte Konstruktion und schnelle Montage lassen sie sich einfach in automatisierte Anwendungsprozesse integrieren.

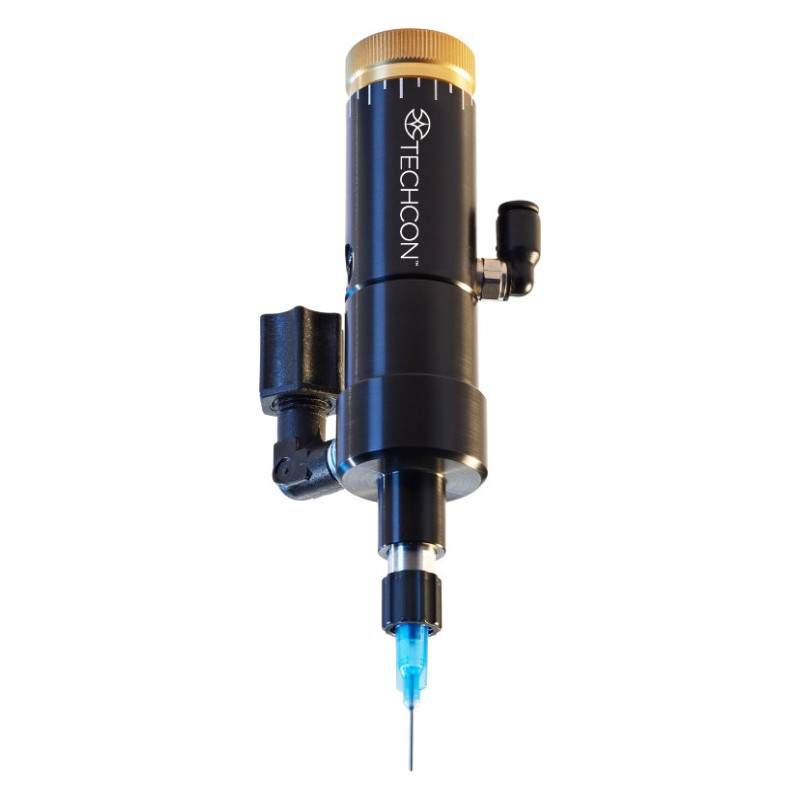

Das
TS5420 ist ein regelbares, über eine Feder geschlossenes Einwege-Nadelventil, das pneumatisch gesteuert wird. Alternativ ist es möglich, das Nadelventil auch als ein Zwei-Wege-Ventil ohne Kolbenfeder über einen zweiten Drucklufteingang zu betreiben.
Eigenschaften:
- Präzise und konstante Dosierpunktgrößen
- Der Raupenauftrag wird durch den rotierenden konischen Ventilsitz erleichtert;
- Präziser Auftrag einer kontinuierlichen Raupenform durch das Design interner Materialleitung
- Einfache und wartungsfreundliche Konstruktion
Spezifikationen:
- Größe (Ø x H): 28 mm x 117 mm
- Gewicht: 136 g
- Anschluss, Eingang: 1/8” NPT
- Anschluss, Ausgang: Luer-lock-Innengewinde
- Montage: 1/4-20UNC-2B
- Maximaler Materialdruck: 20,7 bar
- Aktivierungsdruck: 4,8 bar
- Benetzte Teile: 303-Edelstahl, Teflon®, eloxiertes Aluminium, EPR
- Zyklusraten: mehr als 400 Zyklen/Minute
- Empfohlener Viskositätsbereich: 1 bis 100,000 cps
