TECHCON TS9000 SERIES JET TECH VENTIL

TECHCON TS9000 Series Jet Tech Ventil

TECHCON TS9000 Series Jet Tech VentilTECHCON TS9000 Series Jet Tech Ventil
Anfrage für dieses Produkt!

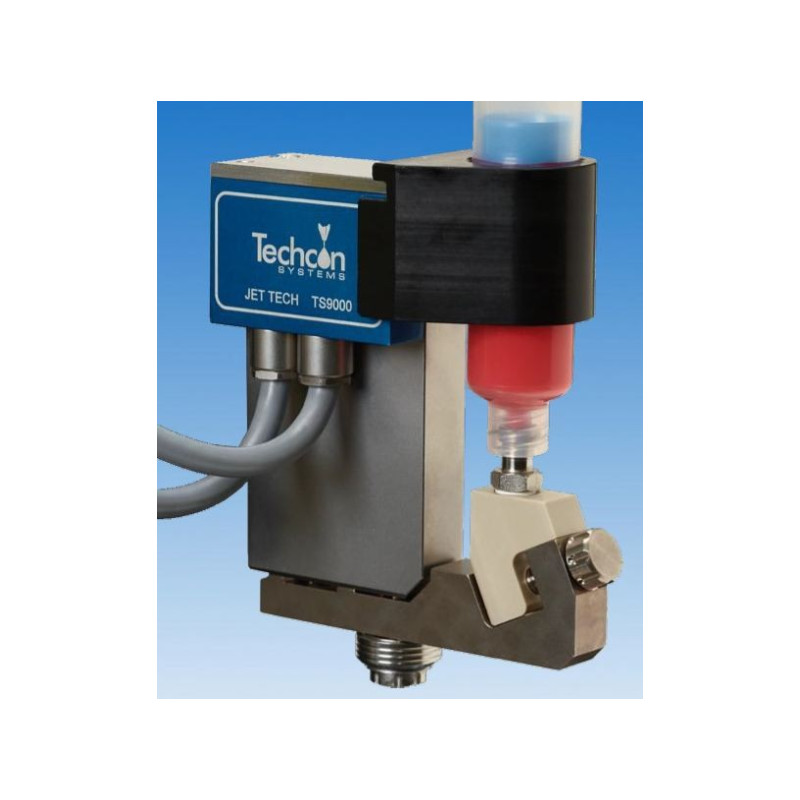

Jet Tech aus der Serie TS9000 ist ein piezoelektrisch und kontaktlos arbeitendes Dosierventil, das für Fluide mit einer Viskosität von max. 2 Mio. Cps (2.000 Pascalsek.) ausgelegt ist. Jet Tech besitzt besonders schnell arbeitende Düsen, die mehrere hundert exakte Beschichtungen in weniger als einer Sekunde aufbringen können. Jedes Ventilbauteil wurde mit dem Ziel konstruiert, die größtmöglichen Toleranzen zu bieten, und so gefertigt, dass auch höchste Anforderungen an Präzision erfüllt werden. Dies ermöglicht ein Optimum an Exaktheit und Wiederholgenauigkeit für tropfenweise Dosierung. Die Kompaktheit und modulare Konstruktionsweise von Jet Tech Ventilen unterstützen die Integration in vorhandene Robotiksysteme. Sie können die Ventilparameter ohne Einschränkungen einstellen. Dies ermöglicht es dem Bediener, die Eigenschaften der Düsenfunktionen je nach Fluidtyp zu ändern und den Prozess auf wiederholbare Dosierung hin zu optimieren.
Dank verschiedenster Düsenformen und -größen und Ventilstößelkonfigurationen erhalten Sie unzählige Möglichkeiten der Dosierung.

Eigenschaften:
  • Kontaktlose Düsenauftragungstechnologie
  • Exakte und präzise Dosierung
  • Ultraschnell (bis zu 1.000 Hz)
  • Exakt wiederholbare Tropfengröße (bis zu 2 nl klein)
  • Düsenfunktion für Fluide von 7.000 bis 2 Mio. Cps (7 bis 2.000 Pascalsek.) ausgelegt
  • Geringe Größe, modulares Design
  • Einfach und schnell zu reinigen
  • Am Aufstellort austauschbare Ersatzteile
  • Niedrige Betriebsgesamtkosten (TCO)


Technische Daten:
  • Ventilgröße B x L x H: 4.53” x 1.56” x 0.47” (115mm x 39.5mm x 12mm)

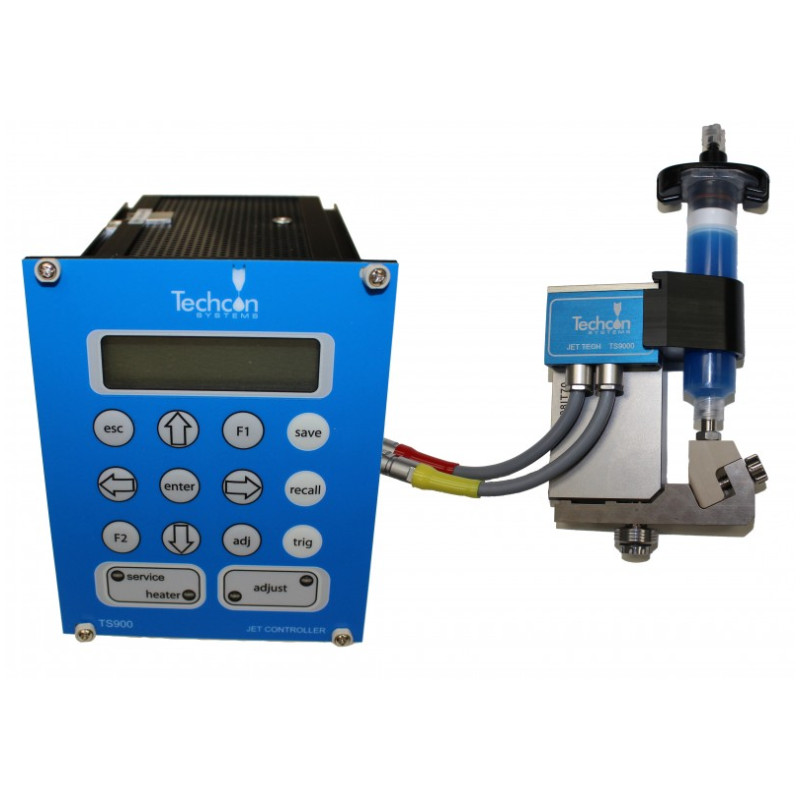

  • Ventilsteuerung B x L x H: 4” x 11,61” x 5,06” (ca. 102 mm x 295 mm x 128 mm)
  • Gewicht Ventil: 258g
  • Gewicht Steuereinheit: 1.600g
  • Mindestgröße Dosiereinheit: 2 nl
  • Viskositätsbereich: 7.000 bis 2 Mio. Cps (7 bis 2.000 Pascalsek.)
  • Fluiddruckbereich: 1 bis 116 psi (0,1 bis 8,0 bar)
  • Bereich Durchmesser Düsenöffnung: 0,0028' bis 0,016' (0,07 bis 0,40 mm)
  • Max. Dosierfrequenz: 1000 Hz
  • Stromversorgung: 10 Aggregate intern; extern ohne Begrenzung
  • Standardschnittstelle: RS232; 25 V/ 5 V PLC (SPS)
  • Betriebstemperatur: 10 bis 50 ºC

Anwendungen:
Das Modell TS9000 Jet Tech können Sie für verschiedenste Anwendungen einsetzen. Hier einige Beispiele für Prozesse und Anwendungen:
  • Jetten von Silberepoxiden bei Mikroschweißvorgängen in der Chipherstellung
  • Jetten von Siliziumphosphor beim Zusammenbau von LED-Leuchten

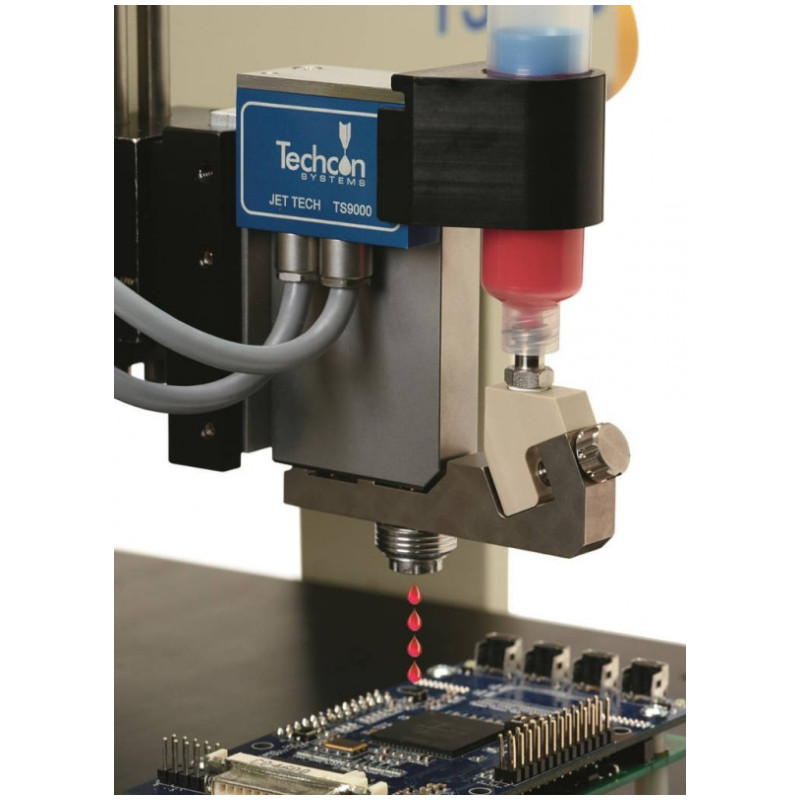

  • Unterfüllungen in Anwendungen mit mikroelektronischen Paketen bei PCBA-Leiterplatten
  • Jetten von UV-Kleber in ultrakleinen Punkten in medizintechnischen Anwendungen
