TECHCON TS9200 D SERIES JET TECH VENTIL

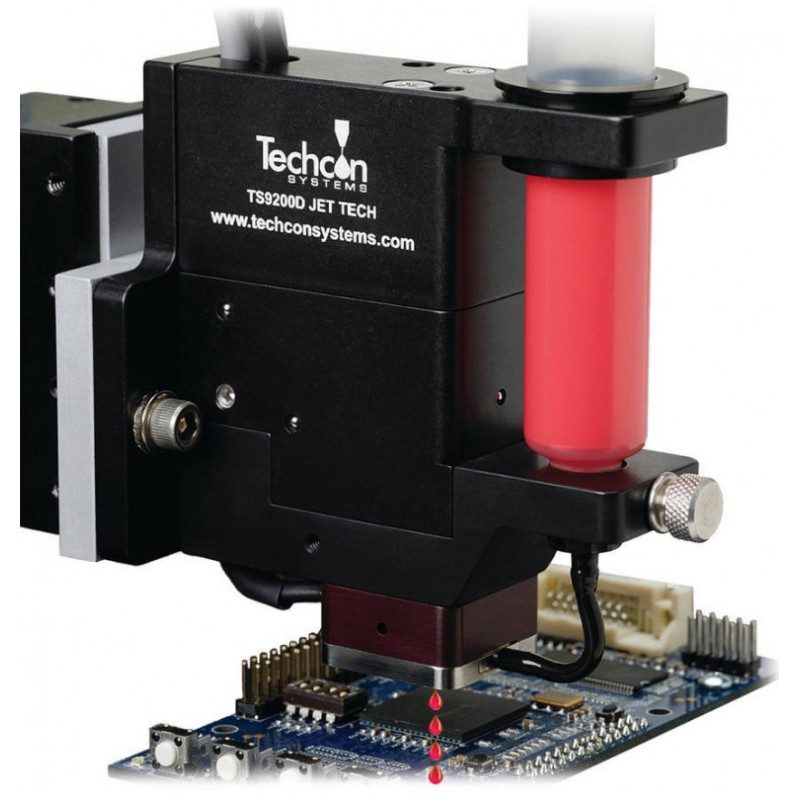

TECHCON TS9200 D Series Jet Tech Ventil

Anfrage für dieses Produkt!
Das Modell TS9200D Jet Tech ist ein kontaktlos arbeitendes Dosierventil, mit dem Sie Fluide mit einer Viskosität von bis zu 400.000 Cps (4.000 Pascalsek.) auftragen können. Jet Tech besitzt eine schnell arbeitende Düsenfunktion. Diese kann mehrere hundert exakt definierte Tropfen in weniger als einer Sekunde aufbringen.

Das wichtigste Merkmal des Ventils ist eine einfache, leicht austauschbare Membran anstelle dynamischer Dichtungen, die Sie in anderen Düsenventilen finden. Ab sofort ist kein Auseinanderbauen mehr nötig, und auch kein Reinigen und Austauschen verschlissener Dichtungen. Dies spart nicht nur Zeit, sondern auch Geld. Die Membran ermöglicht auch schnelle Zyklusraten, da sie eine sehr geringe Masse besitzt. Es ist keine große Schieberspindel vorhanden, die den Vorgang verlangsamt. Dank dieses neuartigen Membrandesigns können Sie die Energie, die Sie zum Auswerfen eines Tropfens benötigen, einstellen. Das macht Ihre Prozessplanung flexibler.

Das Modell Jet Tech der Serie TS9200D Series ist in den folgenden Konfigurationen verfügbar:

  • TS9200D-125E Düsenventil, EPDM-Membran, 125µm-Düse
  • TS9200D-150E Düsenventil, EPDM-Membran, 150µm-Düse
  • TS9200D-200E Düsenventil, EPDM-Membran, 200µm-Düse
  • TS9200D-125S Düsenventil, Silizium-Membran, 125µm-Düse
  • TS9200D-150S Düsenventil Silizium-Membran, 150µm-Düse
  • TS9200D-200S Düsenventil Silizium-Membran, 200µm-Düse


Eigenschaften:
  • Kein Reinigen oder Austauschen von Fluiddichtungen erforderlich
  • Bis zu 300 Tropfen/Sek.
  • Hervorragende Wiederholgenauigkeit
  • Viskositäten von bis zu 400.000 cps (4.000 Pascalsek)
  • Tropfengrößen bis zu 10 nl klein
  • Integrierte Heizfunktion mit minimaler Fluiderhitzung
  • Interne Komponenten aus Wolframkarbid verlängern die Lebensdauer
  • Schnell und einfach zu warten


Technische Daten:
  • Breite 50,8 mm (2,00')
  • Tiefe 93,8 mm (3,69')
  • Höhe 88,9 mm (3,50')
  • Gewicht:348 g (0,77 lb)
  • Geschwindigkeit: Bis zu 300 Hz im Dauerbetrieb
  • Fassungsvermögen der Schmierpresse :5, 10, 30 und 55 cm3
  • Mindestgröße Dosiereinheit:10 nl
  • Viskositätsbereich: 1 bis 400.000 Cps. (1 bis 4.000 Pascalsek.)
  • Druckbereich Fluid: 2,76 bar (40 psi)
  • Düsengrößen:100 µm, 125 µm, 150 µm, 200 µm
  • Spritzdruck:35 psi bis 70 psi (2,41 bis 4,8 bar)
  • Bedienoberfläche Steuereinheit:RS-232- und LCD-Anzeige mit Bedienoberfläche
  • Eingabe/Ausgabe:Auslöser auf TTL-Ebene
  • Betriebstemperatur:10 bis 50 ºC


Anwendungen:
Das Modell TS900D Jet Tech können Sie in den verschiedensten Anwendungen einsetzen. Hier einige Beispiele für Prozesse und Anwendungen:
  • Auftragen von Silberepoxiden beim Mikroschweißen in der Chipherstellung
  • Auftragen von Siliziumphosphor beim Zusammenbau von LED-Leuchten
  • Aufspritzen von Unterfüllungen in Anwendungen für mikroelektronische Pakete bei PCBA-Leiterplatten
  • Auftragen von UV-Kleber in ultrakleinen Punkten in medizintechnischen Anwendungen
