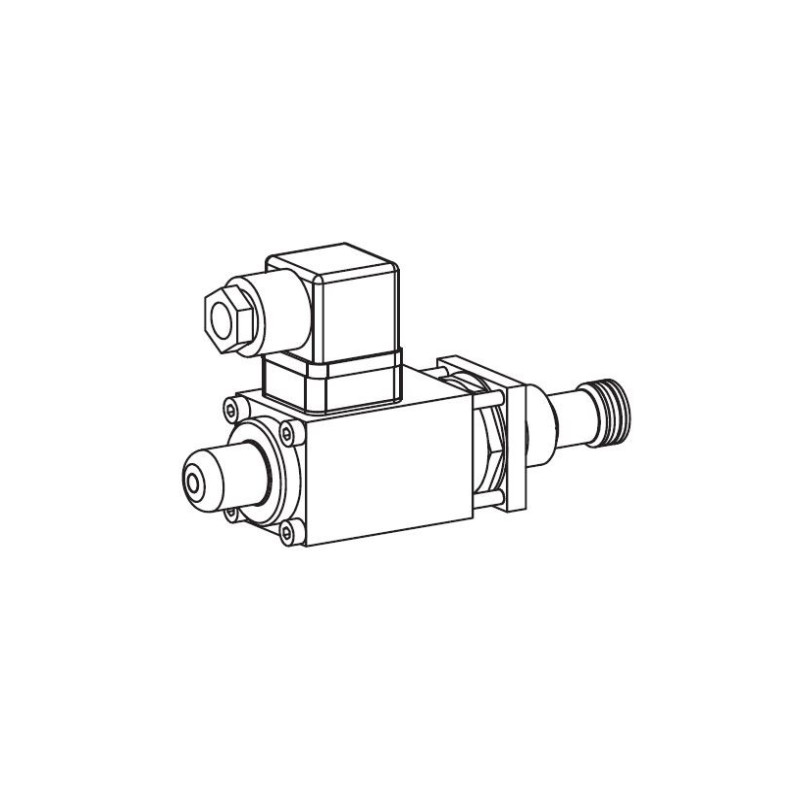

WANDFLUH BDIPM22 NG22X1,5 DRUCKBEGRENZUNGSVENTIL, DIREKTGESTEUERT

Anfrage für dieses Produkt!

Direktgesteuertes Proportional-Druckbegrenzungsventil mit inverser Funktion. Gewinde M22x1,5 für Senkung nach ISO 7789. Standardmässig sind 7 Druckstufen verfügbar: 20, 40, 63, 100, 160, 200, 315 bar. Gute Durchflussleistung dank Differenzflächenprinzip. Die Führung des Kegelkolbens weist eine niedrige Leckage auf. Die Verstellung erfolgt durch einen Wandfluh-Proportionalmagneten. Der Patronenkörper sowie der Magnet aus Stahl sind verzinkt und dadurch rostgeschützt. Zur Ansteuerung stehen verschiedene Verstärker und Regelelektroniken (für Rückführung mit Drucksensor) zur Verfügung (Register 1.13).

Charakteristik:

• Direktgesteuert
• Q_max: 20 l/min
• p_max: 400 bar
• p_{N max}: 315 bar
• Benennung: Direktgesteuertes Proportional-Druckbegrenzungsventil mit inverser Funktion
• Bauart: Schraubpatrone für Senkung nach ISO 7789
• Betätigungsart: Proportionalmagnet mit Feder
• Befestigungsart: Schraubgewinde M22x1,5

Pdf:

• TDS WANDFLUH BDIPM22 NG22x1 5 Druckbegrenzungsventil direktgesteuert ger.pdf
