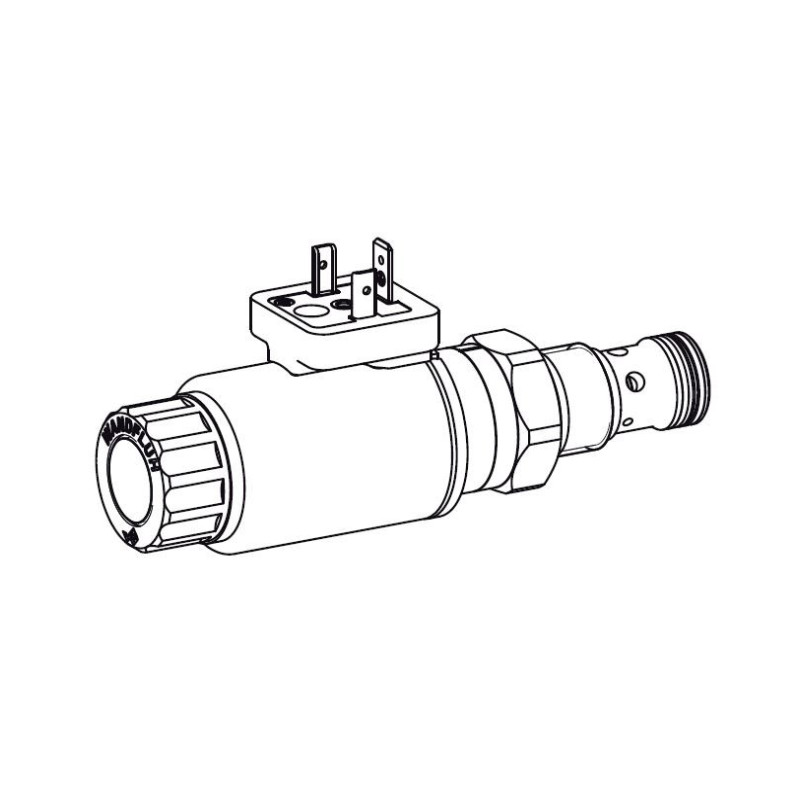

Direktgesteuertes Proportional-Drosselventil
mit Gewinde M22x1,5 und Senkung nach ISO
7789. Drei Nennvolumenstrom-Stufen sind erhältlich. Die Verstellung des Volumenstroms
erfolgt durch einen Wandfluh-Proportionalmagneten (VDE-Norm 0580). Progressive
Volumenstrom-Zunahme oder -Abnahme und
geringe Hysterese sind charakteristisch für
diese Ventile. Der Patronenkörper ist aus
Stahl. Seine spezielle Oberflächenvergütung
schützt die Aussenseite gegen Korrosion und
verbessert die Gleiteigenschaften des Steuerkolbens. Die Magnetspule ist zink- / nickelbeschichtet.
Charakteristik:
- Direktgesteuert, nicht lastkompensiert
- Drosselung in einer Volumenstromrichtung
- Qmax: 32 l/min
- QN max: 25 l/min
- pmax: 350 bar
- Benennung: Direktgesteuertes Prop.-Drosselventil
- Bauart: Schraubpatrone für Senkung
nach ISO 7789
- Betätigungsart: Proportionalmagnet
- Befestigungsart: Schraubgewinde M22x1,5
