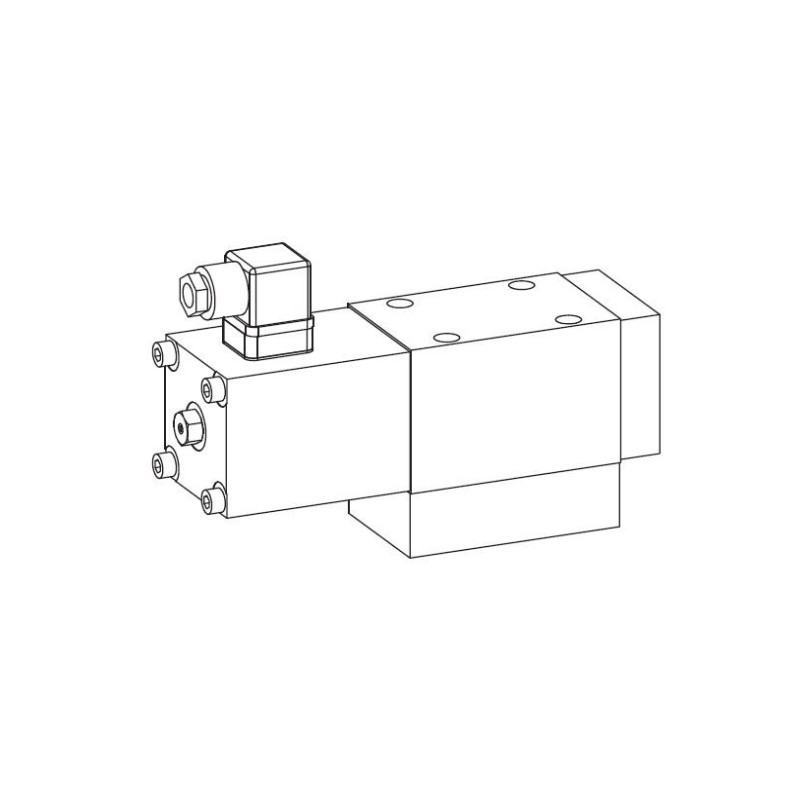

Direktgesteuertes, mit Wandfluh-Proportional-magnet (VDE-Norm 0580) betätigtes Kolbenventil
im 5-Kammer-System. Nasser, im Öl
laufender Magnet. Kolben mit präzisen Ausfräsungen
resp. Kerben in den Steuerkanten
bewirken einen, dem Magnetstrom proportionalen
Volumenstrom. Geringe Druckverluste
durch optimierte Strömungskanäle. Genaue
Kolbenpassung, lange Lebensdauer. Kolben
aus gehärtetem Stahl, Ventilkörper aus
hochwertigem Hydraulikguss. Flanschbauart,
Gewindeanschluss mittels Anschlussplatte.
Charakteristik:
- lastkompensiert
- Qmax: 60 l/min
- pmax: 250 bar
- Nenngrösse:NG10 nach ISO 4401-05
- Benennung: 4/2-, 4/3-Proportional-Wegeventile
- Bauart: Direktgesteuertes Kolbenventil
- Befestigungsart: Flanschmontage, 4 Befestigungslöcher
für Zylinderschrauben M6 x 90
