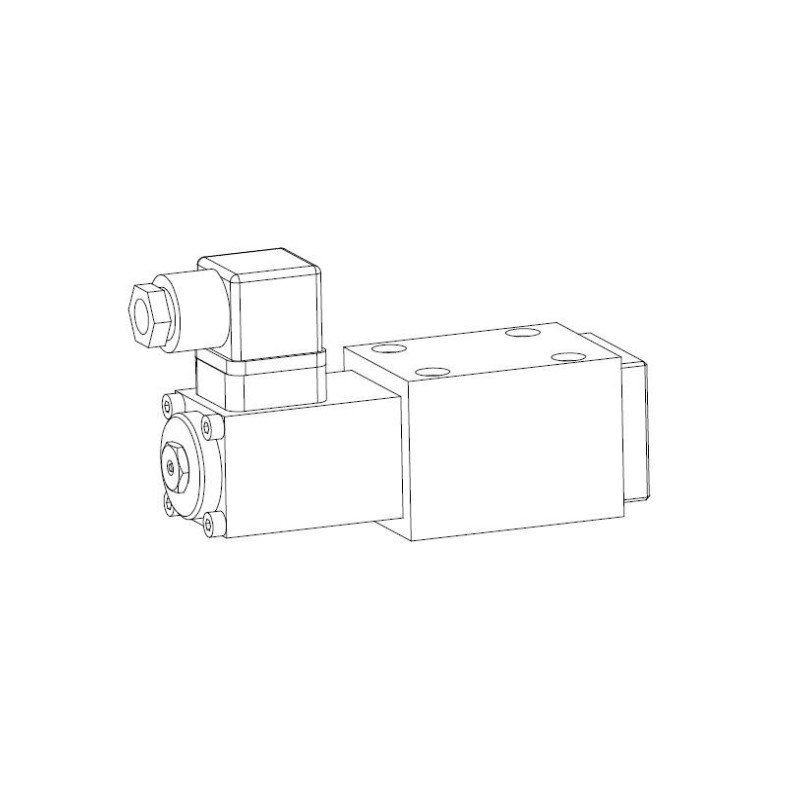

Direktgesteuertes, mit Wandfluh-Proportionalmagnet
(VDE-Norm 0580) betätigtes
Kolbenventil im 5-Kammer-System. Nasser,
im Öl laufender Magnet. Kolben mit präzisen
Ausfräsungen resp. Kerben in den Steuerkanten
bewirken einen, dem Magnetstrom proportionalen,
Volumenstrom. Geringe Druckverluste
durch optimierte Volumenstromkanäle.
Genaue Kolbenpassung, lange Lebensdauer.
Kolben aus gehärtetem Stahl, Ventilkörper aus
hochwertigem Hydraulikguss. Flanschbauart,
Gewindeanschluss mittels Anschlussplatte.
Charakteristik:
- lastkompensiert
- Qmax: 20 l/min
- pmax: 250 bar
- Nenngrösse: NG4-Mini nach Wandfluh-Norm
- Benennung: 4/2-, 4/3- Proportional-Wegeventile
- Bauart: Direktgesteuertes Kolbenventil
- Befestigungsart: Flanschmontage, 4 Befestigungslöcher
für Zylinderschrauben M5 x 45
