WANDFLUH WDPFA03 NG3-MINI DIREKTGESTEUERT UND NICHT LASTKOMPENSIERT

Anfrage für dieses Produkt!

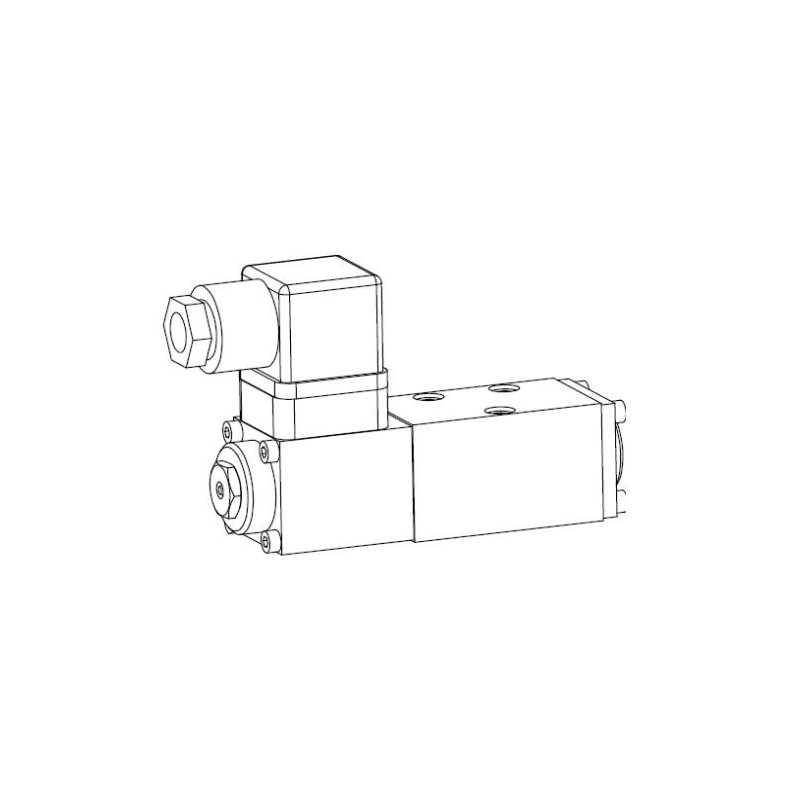

Direktgesteuertes Proportional-Wegeventil in Flanschbauart NG3-Mini nach Wandfluh-Norm mit 4 Anschlüssen. Das Kolbenventil ist nach dem 5-Kammern-Prinzip konstruiert. Die Verstellung des Volumenstroms erfolgt durch einen Wandfluh-Proportionalmagneten (VDENorm 0580). Geringe Druckverluste durch optimierte Volumenstromkanäle und genaue Kolbenpassung. Der Kolben ist aus gehärtetem Stahl. Der Ventilkörper aus hochwertigem Hydraulikguss ist mit Zweikomponentenlack gespritzt. Der Deckel und der Magnet sind verzinkt.

Charakteristik:

• nicht lastkompensiert
• Q_max: 8 l/min
• Q_N: 5 l/min
• p_max: 250 bar
• Nenngrösse: NG3-Mini nach Wandfluh-Norm
• Benennung: 4/2-, 4/3- Proportional-Wegeventile
• Bauart: Direktgesteuertes Kolbenventil
• Befestigungsart: Flanschmontage, 3 Befestigungslöcher für Zylinderschrauben M4x30

Pdf:

• TDS WANDFLUH WDPFA03 NG3 Mini direktgesteuert und nicht lastkompensiert ger.pdf
