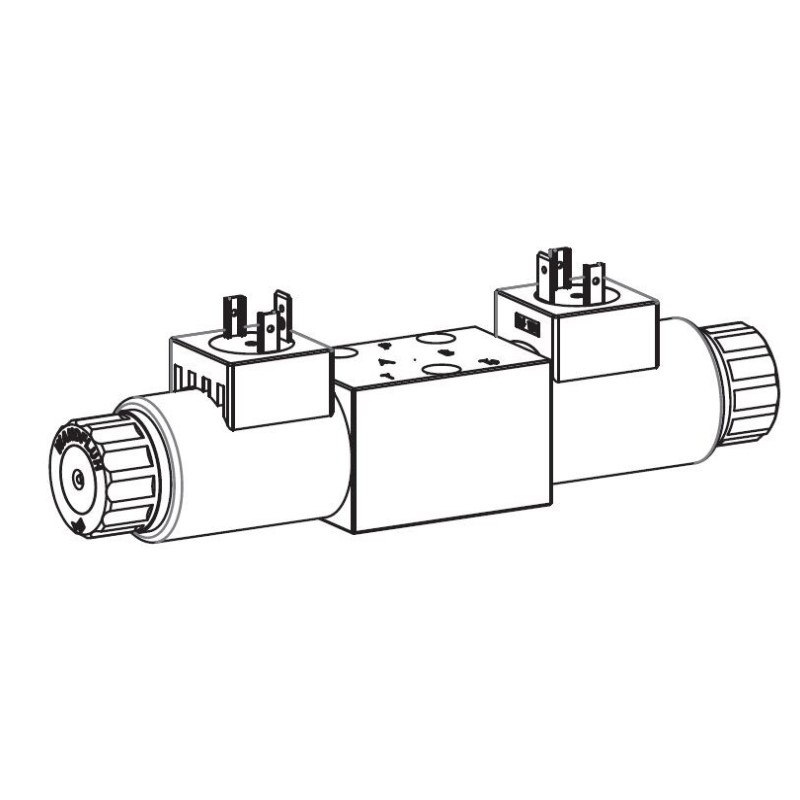

Direktgesteuertes Proportional-Wegeventil
in Flanschbauart NG4-Mini nach Wandfl uh-
Norm mit 4 Anschlüssen. Das Kolbenventil
ist nach dem 5-Kammern-Prinzip konstruiert.
Die Verstellung des Volumenstroms erfolgt
durch eine Steckspule nach VDE-Norm 0580.
Geringe Druckverluste durch optimierte Volumenstromkanäle
und genaue Kolbenpassung.
Der Kolben ist aus gehärtetem Stahl. Der
Ventilkörper aus hochwertigem Hydraulikguss
ist mit Zweikomponentenlack gespritzt. Das
Ankerrohr und die Verschlussschraube sind
galvanisch verizinkt. Die Steckspule ist Nickel-
Chrom beschichtet.
Charakteristik:
- nicht lastkompensiert
- Qmax: 20 l/min
- QN: 12 l/min
- pmax: 350 bar
- Nenngrösse: NG4-Mini nach Wandfluh-Norm
- Benennung: Direktgesteuertes Proportional-Wegeventil
- Bauart: Direktgesteuertes Kolbenventil
- Befestigungsart: Flanschmontage, 3 Befestigungslöcher für
Zylinderschrauben M5 x 40
