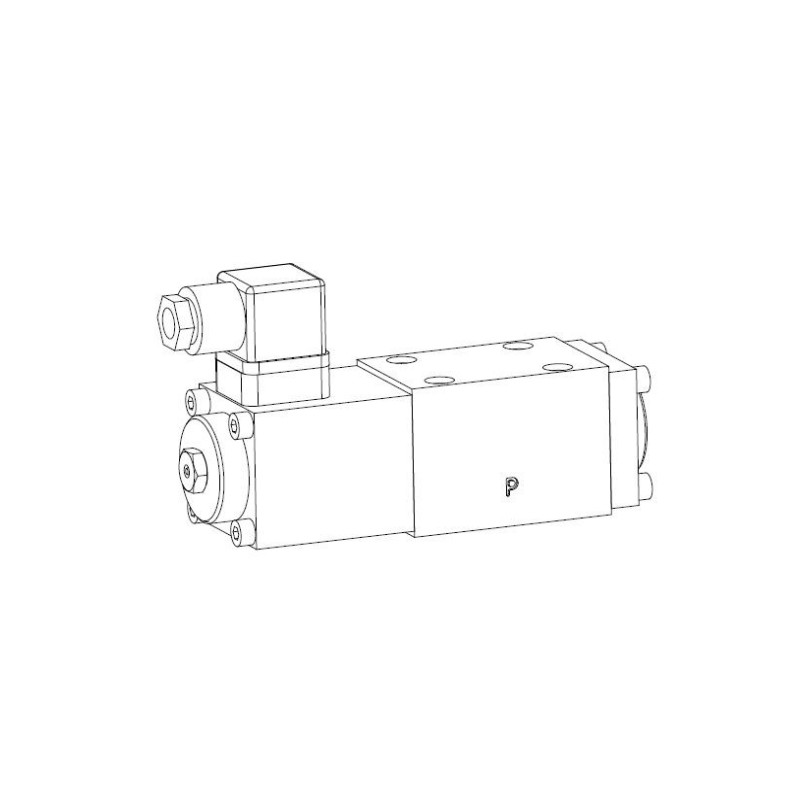

Direktgesteuertes Proportional-Wegeventil
in Flanschbauart NG6 nach ISO 4401-03 /
7790 mit 4 Anschlüssen. Das Kolbenventil ist
nach dem 5-Kammern-Prinzip konstruiert. Die
Verstellung des Volumenstroms erfolgt durch
einen Wandfluh-Proportionalmagneten (VDENorm
0580). Geringe Druckverluste durch
optimierte Volumenstromkanäle und genaue
Kolbenpassung. Der Kolben ist aus gehärtetem
Stahl. Der Ventilkörper aus hochwertigem
Hydraulikguss ist mit Zweikomponentenlack
gespritzt. Der Magnet ist verzinkt.
Charakteristik:
- nicht lastkompensiert
- Qmax: 40 l/min
- QN: 32 l/min
- pmax: 350 bar
- Nenngrösse: NG6 nach ISO 4401-03 / 7790
- Benennung: 4/2-, 4/3- Proportional-Wegeventile
- Bauart: Direktgesteuertes Kolbenventil
- Befestigungsart: Flanschmontage, 4 Befestigungslöcher
für Zylinderschrauben M5 x 50
