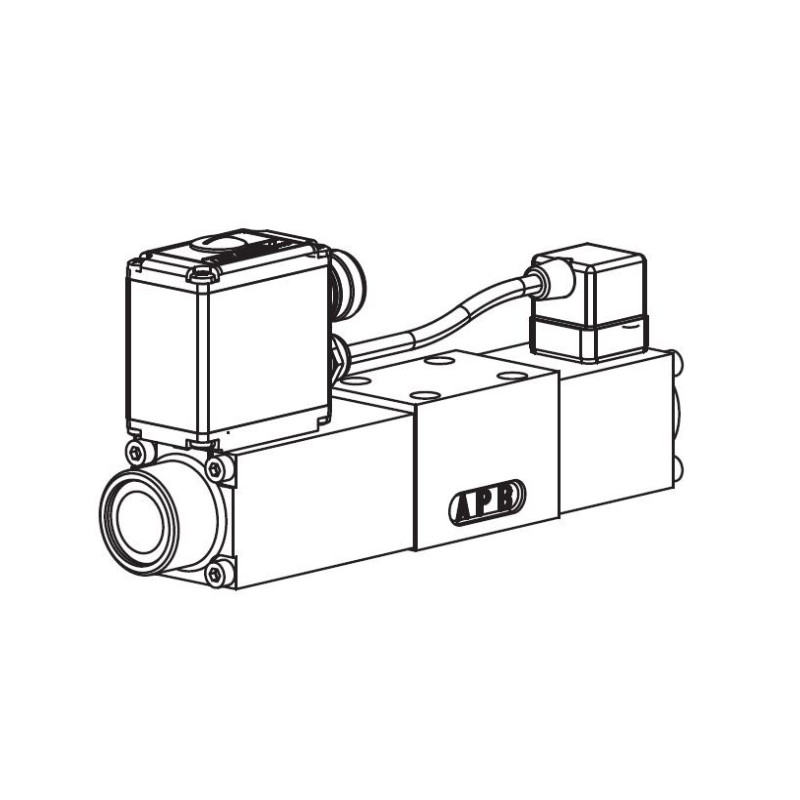

WANDFLUH WDRFA06 NG6 DIREKTGESTEUERT UND MIT INTEGRIERTER ELEKTRONIK

Anfrage für dieses Produkt!

Direktgesteuertes Proportional-Wegeventil mit integrierter Verstärkerelektronik und Kolbenlageregelung in Flanschbauart NG4-Mini nach Wandfluh-Norm mit 4 Anschlüssen. Das Ventil verfügt über eine integrierte Lageregelung des Ventilkolbens. Dies gewährleistet minimale Hysterese und verbesserte dynamische Eigenschaften. Mit Schutzart IP67 der Elektronik eignen sich diese Ventile für raue Umgebungsbedingungen. Das Kolbenventil ist nach dem 5-Kammern-Prinzip konstruiert. Die Verstellung des Volumenstroms erfolgt durch Wandfluh-Proportionalmagnete (VDE-Norm 0580). Geringe Druckverluste durch optimierte Volumenstromkanäle und genaue Kolbenpassung. Der Kolben ist aus gehärtetem Stahl. Der Ventilkörper aus hochwertigem Hydraulikguss ist mit Zweikomponentenlack gespritzt. Die Magnete sind verzinkt und das Elektronikgehäuse ist aus Aluminium.

Characteristics:

• Integrierte Verstärker- oder Reglerelektronik
• Integrierte Kolbenlageregelung mit LVDT
• Direktgesteuert, nicht lastkompensiert
• Q_max: 40 l/min
• Q_N: 32 l/min
• p_max: 350 bar
• Nenngrösse: NG6 nach ISO 4401-03 / 7790
• Benennung: 4/3-Wege-Proportionalventil mit integrierter Kolbenlageregelung
• Bauart: Direktgesteuertes Kolbenventil
• Befestigungsart: Flanschmontage 4 Befestigungslöcher für Zylinderschrauben M5x50

Pdf:

• TDS WANDFLUH WDRFA06 NG6 direktgesteuert und mit integrierter Elektronik ger.pdf
