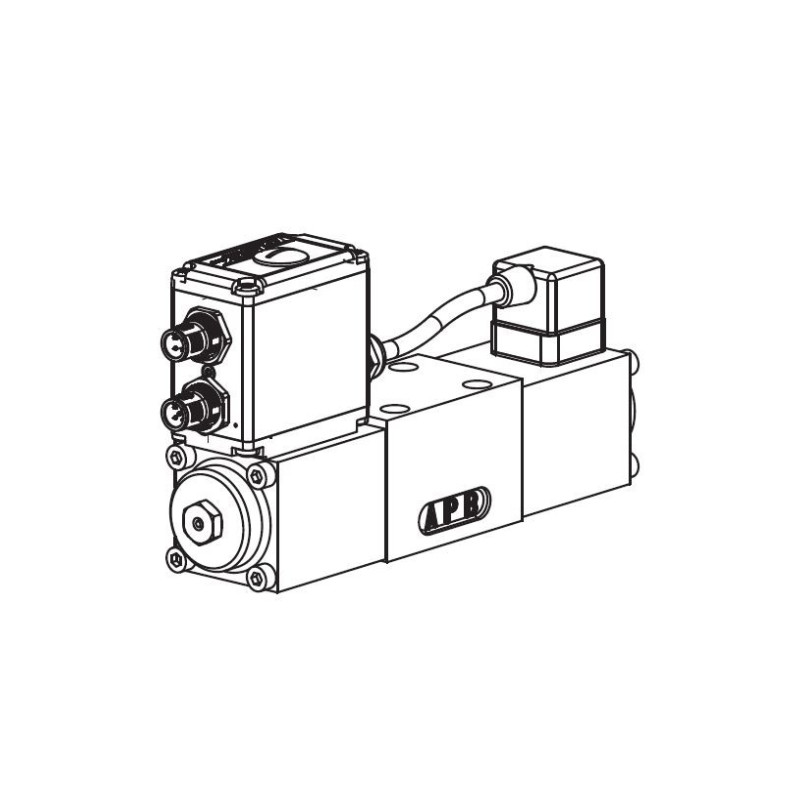

Direktgesteuertes Proportional-Wegeventil mit
integrierter Elektronik in Flanschbauart NG6
nach ISO 4401-03 / 7790 mit 4 Anschlüssen.
Die Plug & Play-Ventile sind werkseitig eingestellt und abgeglichen und weisen daher geringste Serienstreuung auf. Mit Schutzart IP67
der Elektronik eignen sich diese Ventile für
raue Umgebungsbedingungen. Das Kolbenventil ist nach dem 5-Kammern-Prinzip konstruiert. Die Verstellung des Volumenstroms
erfolgt durch einen Wandfluh-Proportional-magneten (VDE-Norm 0580). Geringe Druckverluste durch optimierte Volumenstromkanäle
und genaue Kolbenpassung. Der Kolben ist
aus gehärtetem Stahl. Der Ventilkörper aus
hochwertigem Hydraulikguss ist mit Zweikomponentenlack gespritzt. Die Magnete sind
verzinkt und das Elektronikgehäuse ist aus
Aluminium.
Characteristics:
- Integrierte Verstärker- oder Reglerelektronik
- Direktgesteuert, nicht lastkompensiert
- Qmax: 40 l/min
- QN: 32 l/min
- pmax: 350 bar
- Nenngrösse: NG6 nach ISO 4401-03 / 7790
- Benennung: 4/3-Wege-Proportionalventil mit integrierter Elektronik
- Bauart: Direktgesteuertes Kolbenventil
- Befestigungsart: Flanschmontage 4 Befestigungslöcher für
Zylinderschrauben M5x50
