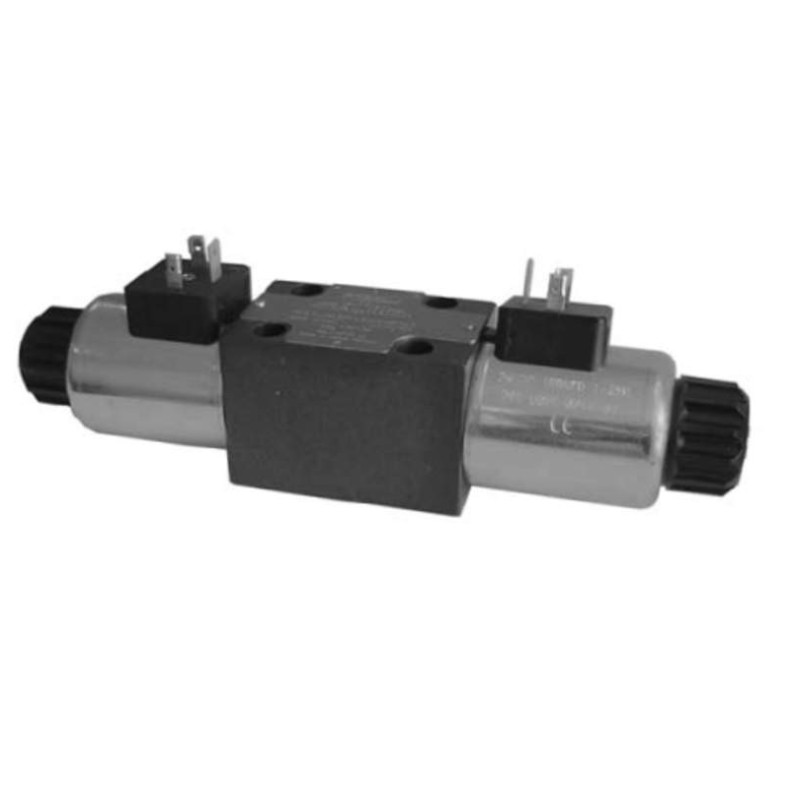

Das Proportionalwegeventil besteht aus einem
Gussgehäuse, einem Hauptkolben, der mit einem
Steuerkantensystem versehen ist, einem Steuerkolben
, zwei Zentrierfedern, zwei Rückstellfedern und zwei
Proportionalmagneten.
Beschreibung:- Hohe Werte von gesteuerten Volumenströmen
- Gemeinsame Steuerung beider Volumenstromrichtungen
- Hohe Zuverlässigkeit
- Vorgesteuertes Ventil mit Folgekolbenprinzip
- Anschlussmaße nach DIN 24 340 / ISO 4401 / CETOP RP121-H
Eigenschaften:Nenngröße (mm): 06
Max. Betriebsdruck in den Anschlüssen P, A, B (bar): 350
Max. Betriebsdruck im T- Anschluss (bar): 210
Max. Volumenstrom bei Druck von 320 bar (l/min): 140
