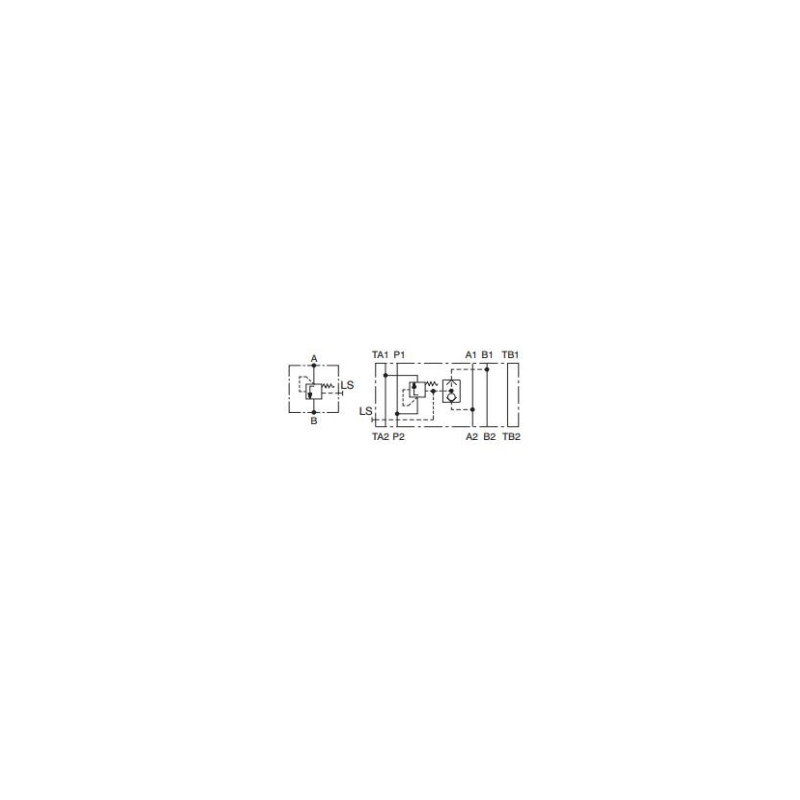

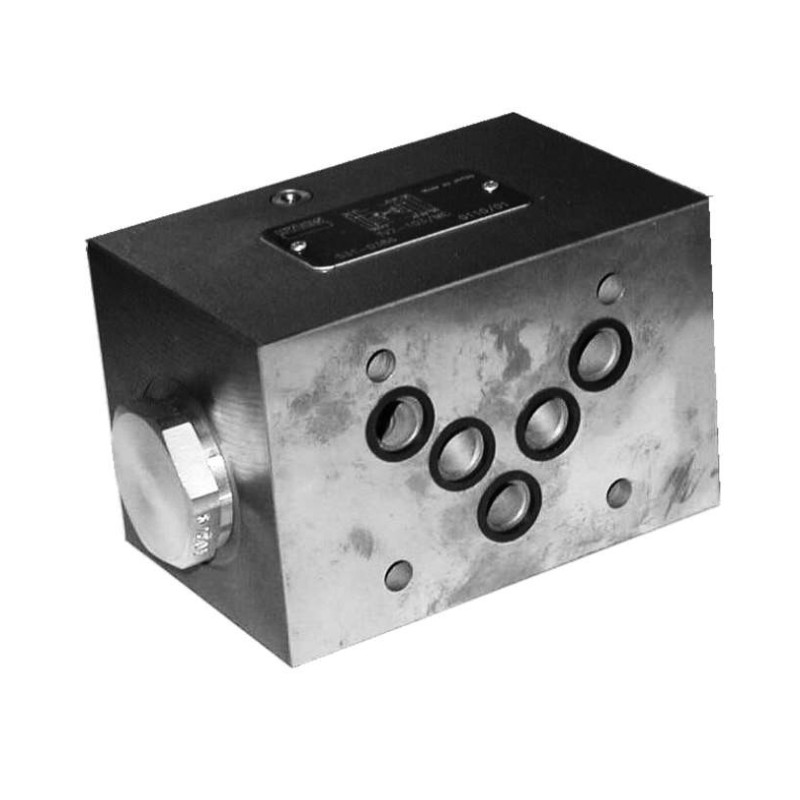

Das Ventil TV2-103 ist in einer Modul- sowie
Einbaubauweise konzipiert. Die Modulbauweise besteht
aus einem Gehäuse, einer eingebauten Druckwaage mit Steuerkolben und bei der Ausführung "C"
zusätzlich mit einem Wechselventil,wo die Anschlüsse A
und B immer über einen Sitz des Wechselventils mit der
Federseite des Steuerkolbens verbunden sind.
Beschreibung:- Einbaubauweise
- Modulbauweise für Höhenverkettung
- Mit integriertem Wechselventil
- Anschlussmaße nach ISO 4401 und DIN 24 340-A10
- Abgriff eines LS-Signals über Adapter M10/G1/4-ED nachrüstbar
Eigenschaften:- Nenngröße (mm): 10
- Max. Volumenstrom (l/min): 80
- Max. Betriebsdruck (bar): 350
